W型與V型組合式高效空氣過濾器構造及特點

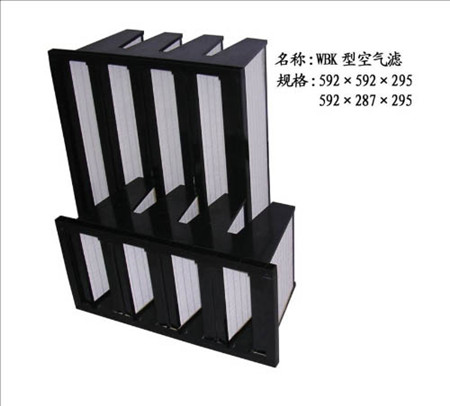

　　組合式高效過濾器分別為大風量/W型/V型過濾器，組合式高效過濾器風量比較大，組合式高效過濾器框架分：塑膠框、鍍鋅框、鋁框框、不銹鋼框，常用塑膠框的組合式高效過濾器。下面由北方濾器為大家講解W型與V型組合式高效空氣過濾器構造及特點：

　　組合式高效過濾器構造及隔板特點:組合式高效過濾器隔板波紋形鋁箔隔板或紙隔板可以保持褶層間距.在**小阻力下，**大限度地利用濾料.在腐蝕性環境中，可使用鍍乙烯隔板.隔板邊緣斬折，可防止濾料破損.鋁箔厚度0.03mm，波紋高度4mm，可以充分保障過濾材料的面積及過濾器的輕質量。

　　組合式高效過濾器密封膠介紹:在框架內用粘膠完全密封濾料，防止周圍發生側漏.密封層完全密封了濾料邊緣及隔板.即密封了所有可能發生泄漏的通道。放大圖片顯示:標準H系列過濾器所使用的聚氨脂粘膠滲入濾材間，以防止空隙產生.聚氨脂質地松軟，富有彈性，可防止裂膠及運輸過程中震動損壞濾料。

　　組合式高效過濾器框架木質-采用(18mm)或16(mm)厚壓制板及膠合板框架，接頭處采用膠水及自攻防震釘連接以保證其牢固.金屬框架，包括鍍鋅鋼板.不銹鋼.鋁型材等多種金屬材料.組合式高效過濾器密封墊片:閉孔EVA密封墊片可用干氣密性密封，防止過濾器側漏，標準為18mm寬6mm厚。也可采用硅質密封墊片，無隔板高效可使用聚氨酸發泡整體形成，發泡機走XY軸，自動運行，密封效果相當好。

　　鍥形褶層過濾器濾材兩面180度翻折，形成鍥形褶層。濾料折彎時有兩道壓痕，使其在隔板的尾端處形成鍥形盒式摺層，鍥形盒式褶層可以防止濾料破損。有些過濾器生產商采用了單壓痕或滾痕式濾料褶層，甚至簡單地人工折紙，在這種惰況下，濾料很容易被波紋形隔板尖銳的折頂損壞?；蛟谶^多搬運過程中損壞濾紙。
